NX制圖模塊定制符號

2021-03-0315:08

在制圖環境下，為了滿足需求，需要在圖紙中加入一些符號，但是有些特殊符號在NX中沒有，或者是不滿足需求，這樣我們就要進行定制我們個人的符號庫來滿足我們的需求。

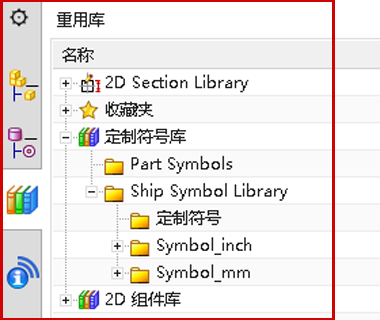

1、點擊資源條重用庫-定制符號-Ship Symbol Library,右鍵新建文件夾，根據需求命名。

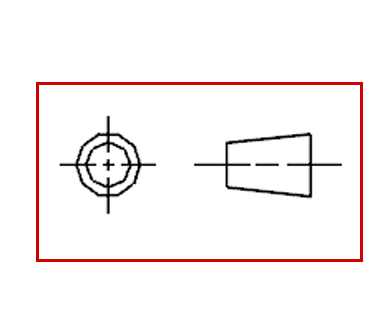

2、進入制圖環境，在制圖環境下繪制出想要定制的符號。

3、點擊資源條制圖工具，定義?；螯c(diǎn)擊菜單-插入-符號-定義定制符號。

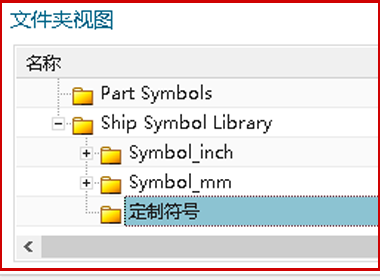

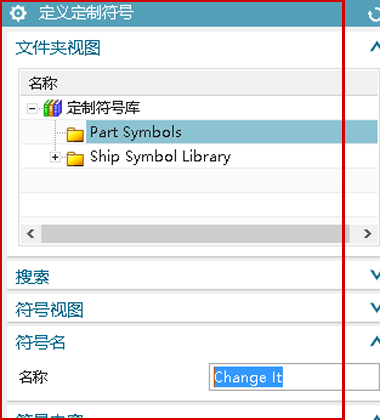

4、選擇剛剛新建的文件夾。

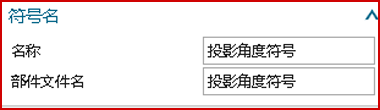

5、命名，兩個名稱最好相同。

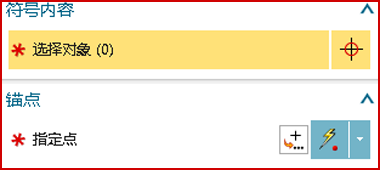

6、選擇剛剛繪制好的符號，使符號全部高亮，并選取合適點作為指定點。

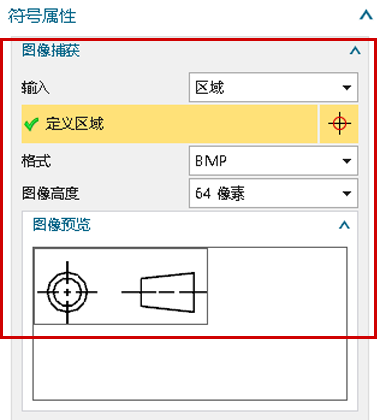

7、在圖像捕獲中選擇區域，然后去框選繪制的符號，調整選擇框，直至圖像預覽中出現的圖像滿意為止。

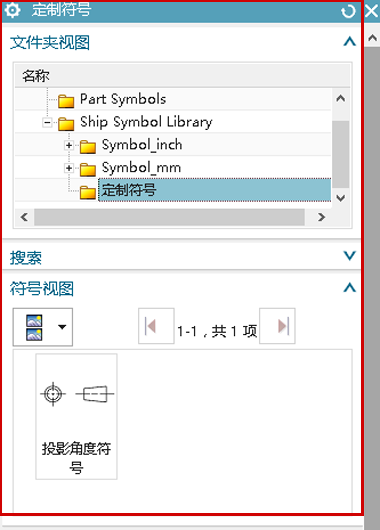

8、點擊確定。并點擊資源條中的定制?；螯c(diǎn)擊插入-符號-定制。選擇剛剛新建的文件夾，選擇定制的符號。

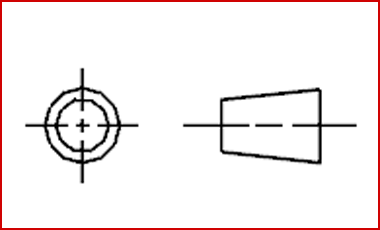

9、將定制好的符號調整好關聯和比例后放到合適的位置即可。
